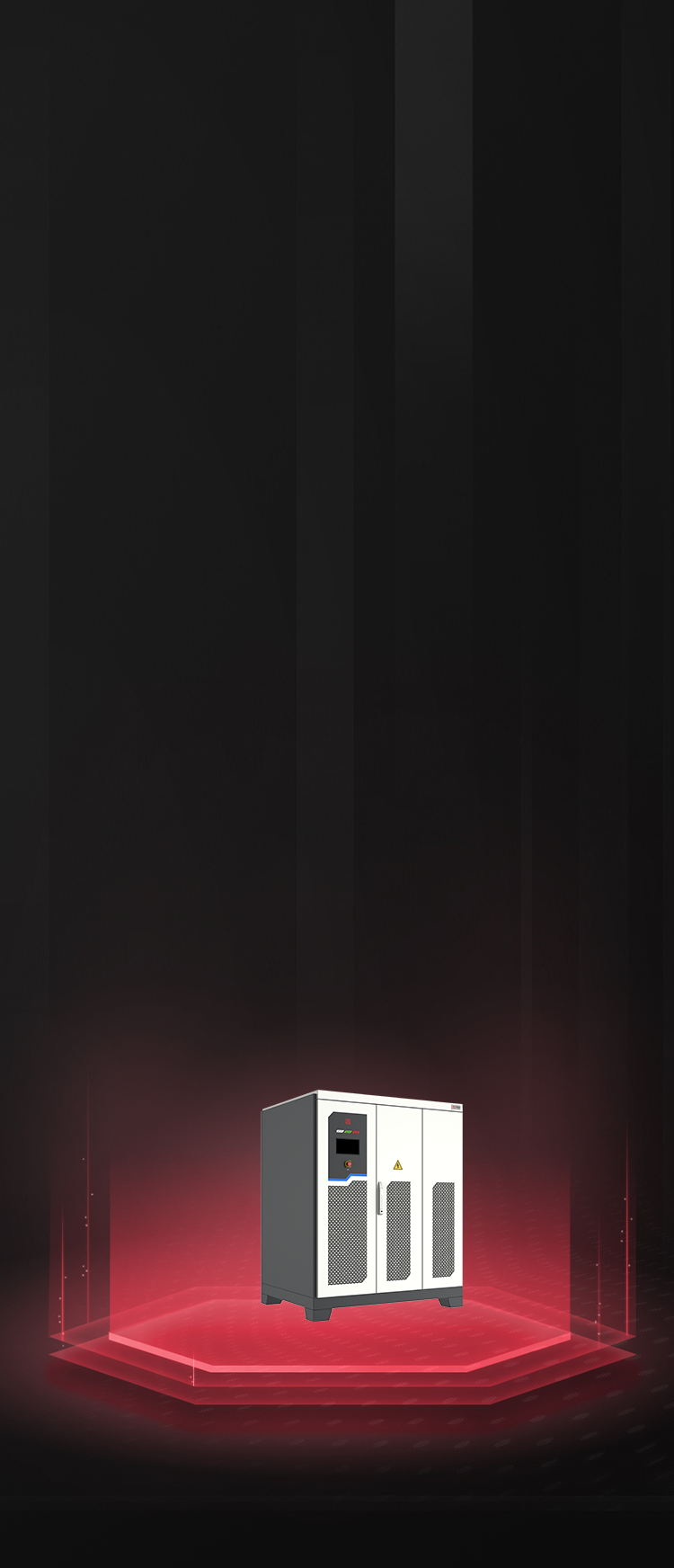

AGS系列电网模拟源
AGS系列电网模拟源是高精度、高动态、高标准、全面电网特性模拟的电源,针对接入电网的设备做电网适应性测试,可输出平稳的电压和频率,也可按照相关国家标准要求,提供电压变化、频率变化、谐波、间谐波、不平衡、闪变等多种电能质量相关特性的供电环境。 电源除了给用电设备提供供电环境外,还可以接收负载返回的能量,并回馈到电网,节约能源,改善试验环境。
Features
主要特点
高精度:电压精度±0.1% F.S.;频率精度0.01%
01

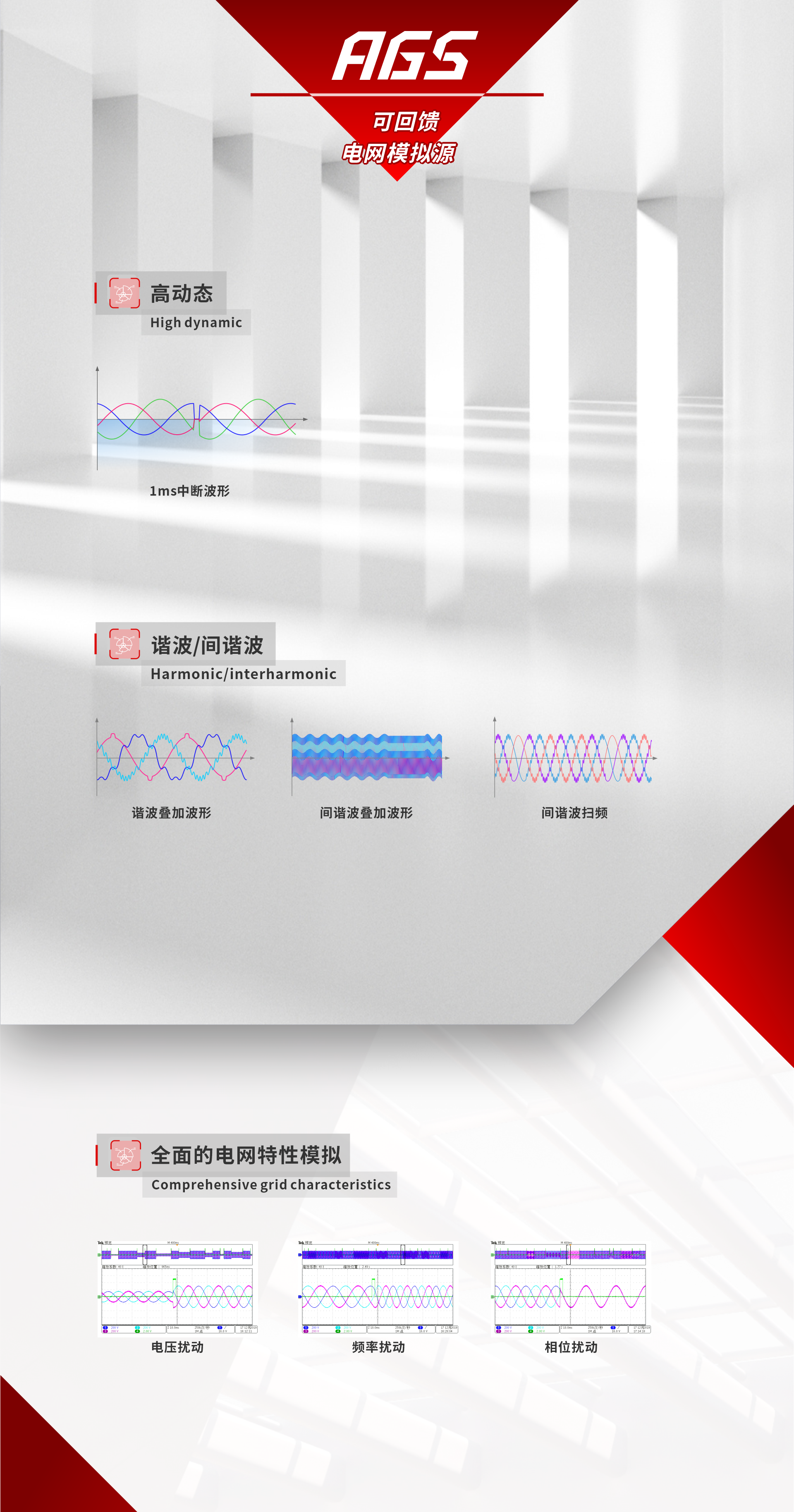

高动态:10%-90%上升时间小于1mS,满足行业1ms中断测试
02
高标准:谐波、间谐波、故障穿越等高于南非、德国、英国标准测试要求
03
全面电网特性模拟:三相电压、三相相位、频率全范围连续调节;谐波、间谐波、不平衡、闪变等的模拟;故障穿越满足多国标准;具有时间、相角触发功能
04
可模拟电压谐波、间谐波,叠加2-50次谐波,谐波相角可设;可叠加1Hz-3000Hz的间谐波
05
同型号可多台并机,提升输出能力,便于容量升级
06
输出同步信号,准确获取变化时刻及过程;触发方式可选
07
可模拟低穿/高穿/高低穿等故障穿越功能, A、B、C三相相位可调、触发相位角可设,满足VDE-AR-N 4105、NRS 097-2-1、G83、EN50438等多国标准
08
多种通讯接口:RS485/LAN/CAN
09
Model
规格型号
  • 产品型号
  • 额定功率(kVA)
  • 电压范围(V)
  • 频率范围(Hz)
  • 最大电流(A)
  • 尺寸(mm)宽×高×深
  • 重量(kg)
  • AGS-07-4501
  • 75
  • 0~450
  • 40~70
  • 114
  • 1200X1950X1000
  • 1400
  • AGS-07-7001
  • 75
  • 0~700
  • 40~70
  • 72
  • 1200X1950X1000
  • 1400
  • AGS-15-4502
  • 150
  • 0~450
  • 40~70
  • 227
  • 1600X1950X1200
  • 1800
  • AGS-15-7001
  • 150
  • 0~700
  • 40~70
  • 143
  • 2400X1950X1200
  • 1800
  • AGS-30-4505
  • 300
  • 0~450
  • 40~70
  • 454
  • 2400X1950X1200
  • 2630
  • AGS-30-7003
  • 300
  • 0~700
  • 40~70
  • 286
  • 2400X1950X1200
  • 2560
  • AGS-40-4506
  • 400
  • 0~450
  • 40~70
  • 606
  • 2400X1950X1200
  • 2920
  • AGS-40-7004
  • 400
  • 0~700
  • 40~70
  • 380
  • 2400X1950X1200
  • 2770
  • AGS-50-4508
  • 500
  • 0~450
  • 40~70
  • 757
  • 3400X1950X1400
  • 3860
  • AGS-50-7005
  • 500
  • 0~700
  • 40~70
  • 476
  • 2400X1950X1200
  • 2960
  • AGS-60-4509
  • 600
  • 0~450
  • 40~70
  • 910
  • 3400X1950X1400
  • 4410
  • AGS-60-7006
  • 600
  • 0~700
  • 40~70
  • 572
  • 3400X1950X1200
  • 3670
  • AGS-75-4512
  • 750
  • 0~450
  • 40~70
  • 1136
  • 3400X1950X1400
  • 5310
  • AGS-75-7007
  • 750
  • 0~700
  • 40~70
  • 714
  • 3400X1950X1400
  • 5080
  • AGS-100-4516
  • 1000
  • 0~450
  • 40~70
  • 1515
  • 6800X1950X1400
  • 7720
  • AGS-100-7010
  • 1000
  • 0~700
  • 40~70
  • 1000
  • 3400X1950X1400
  • 5810
