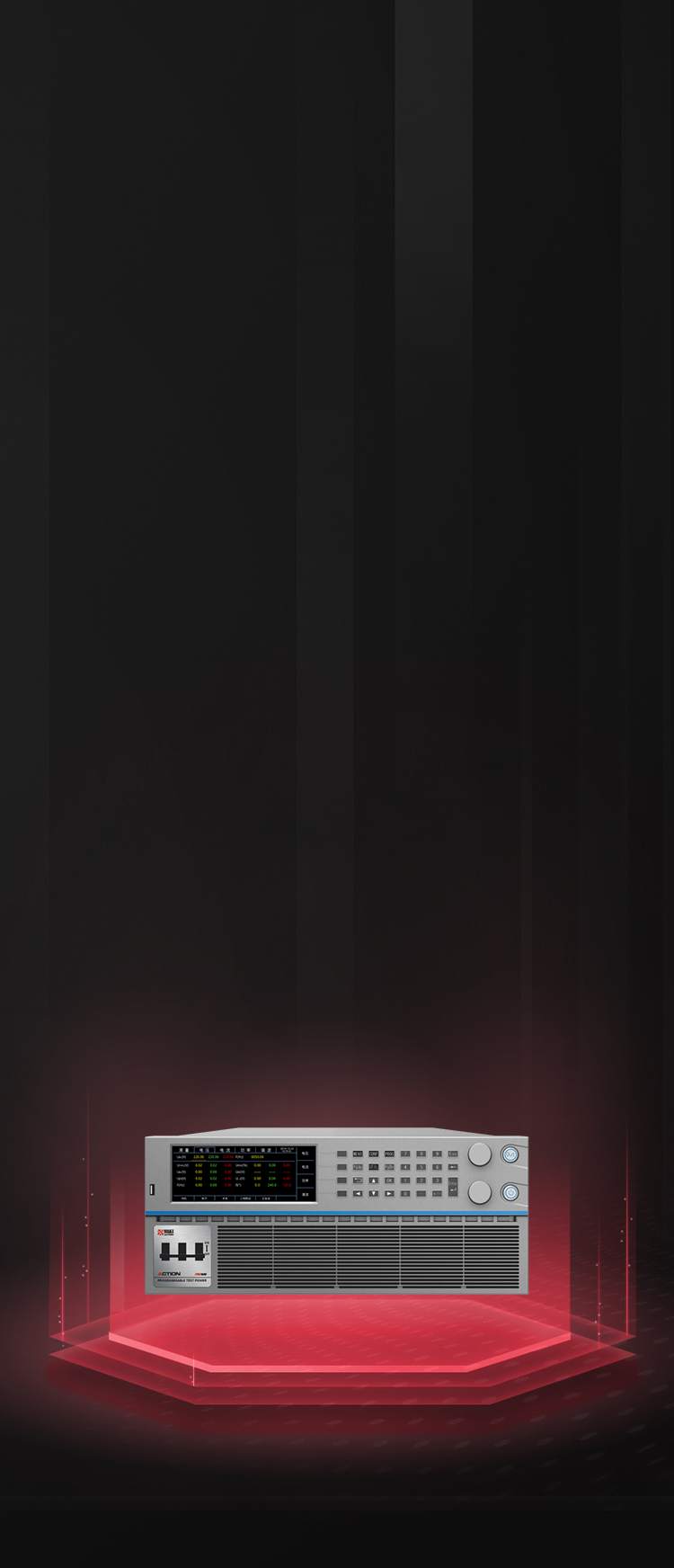

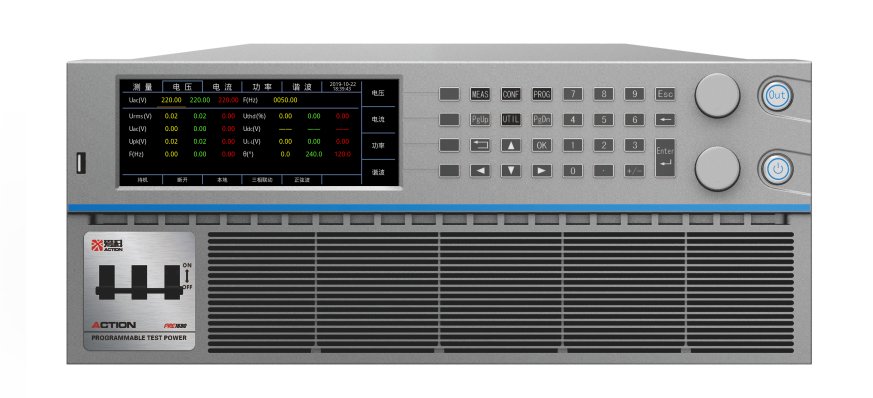

PRE系列可编程交流电源
PRE系列可编程交流电源
PRE系列可编程交流电源具备了“回收式电网模拟源”的能量回收功能和“可编程交流电源”高基波带宽功能及可编程功能,功率范围6kVA~150kVA,并将部分输出指标提升至全新高度,使应用测试更加精准、便捷。
Features
主要特点
全功率回馈,真正双向,交直流四象限输出功能
01
谐波扩展至100次@50Hz/60Hz、25次@400Hz
02
输出电压可扩展至L-N/450Vac@40Hz~70Hz,无需增加升压变压器
03
输出基波频率提升至5000H
04
恒功率曲线输出,无需设置高、低压档位
05
交流、直流、交直流输出模式
06
单相、三相(三相联动)、分相输出模式
07
可编程输出阻抗
08
兼容SCPI的RS-232, USB 和以太网接口
09
支持标准:IEC 61000-4-11 ;IEC 61000-4-13 ;IEC 61000-4-14 IEC 61000-4-27 ;IEC 61000-4-28 ; NB/T 32004 ; T/CPSS 1007-2020 MIL-STD-704 ; RTCA/DO-160
10
Model
规格型号
  • 型号
  • 额定功率(kVA)
  • 电压范围(V_rms)
  • 频率范围(Hz)
  • 三相最大电流(A_rms)
  • 单相最大电流(A_rms)
  • 电压范围(V_DC)
  • 电流范围(A_DC)
  • 外形
  • PRE1510M
  • 6
  • 0~450
  • 15~5000
  • 30(A_rms)/70(A_peak)
  • 90(A_rms)/210(A_peak)
  • ±636
  • ±90
  • 4U
  • PRE1515M
  • 7.5
  • 0~450
  • 15~5000
  • 30(A_rms)/70(A_peak
  • 90(A_rms)/210(A_peak)
  • ±636
  • ±90
  • 4U
  • PRE1520M
  • 9
  • 0~450
  • 15~5000
  • 30(A_rms)/70(A_peak
  • 90(A_rms)/210(A_peak)
  • ±636
  • ±90
  • 4U
  • PRE1525M
  • 12
  • 0~450
  • 15~5000
  • 30(A_rms)/70(A_peak
  • 90(A_rms)/210(A_peak)
  • ±636
  • ±90
  • 4U
  • PRE1530M
  • 15
  • 0~450
  • 15~5000
  • 30(A_rms)/70(A_peak
  • 90(A_rms)/210(A_peak
  • ±636
  • ±90
  • 4U
  • PRE1531
  • 30
  • 0~450
  • 15~5000
  • 60(A_rms)/140(A_peak
  • 180(A_rms)/420(A_peak
  • ±636
  • ±180
  • 26U
  • PRE1532
  • 45
  • 0~450
  • 15~5000
  • 90(A_rms)/210(A_peak
  • 270(A_rms)/630(A_peak
  • ±636
  • ±270
  • 26U
  • PRE1533
  • 60
  • 0~450
  • 15~5000
  • 120(A_rms)/280(A_peak
  • 360(A_rms)/840(A_peak
  • ±636
  • ±360
  • 26U
  • PRE1534
  • 75
  • 0~450
  • 15~5000
  • 150(A_rms)/350(A_peak
  • 450(A_rms)/1050(A_peak
  • ±636
  • ±450
  • 26U
  • PRE1535
  • 90
  • 0~450
  • 15~5000
  • 180(A_rms)/420(A_peak
  • 540(A_rms)/1260(A_peak
  • ±636
  • ±540
  • 2x26U
  • PRE1536
  • 105
  • 0~450
  • 15~5000
  • 210(A_rms)/490(A_peak
  • 630(A_rms)/1470(A_peak
  • ±636
  • ±630
  • 2x26U
  • PRE1537
  • 120
  • 0~450
  • 15~5000
  • 240(A_rms)/560(A_peak
  • 720(A_rms)/1680(A_peak
  • ±636
  • ±720
  • 2x26U
  • PRE1538
  • 135
  • 0~450
  • 15~5000
  • 270(A_rms)/630(A_peak
  • 810(A_rms)/1890(A_peak
  • ±636
  • ±810
  • 2x26U
  • PRE1539
  • 150
  • 0~450
  • 15~5000
  • 300(A_rms)/700(A_peak
  • 900(A_rms)/2100(A_peak
  • ±636
  • ±900
  • 2x26U
  • PRE1531-S
  • 30
  • 0~450
  • 15~5000
  • 60(A_rms)/140(A_peak
  • 180(A_rms)/420(A_peak
  • ±636
  • ±180
  • 42U
  • PRE1532-S
  • 45
  • 0~450
  • 15~5000
  • 90(A_rms)/210(A_peak
  • 270(A_rms)/630(A_peak
  • ±636
  • ±270
  • 42U
  • PRE1533-S
  • 60
  • 0~450
  • 15~5000
  • 120(A_rms)/280(A_peak
  • 360(A_rms)/840(A_peak
  • ±636
  • ±360
  • 42U
  • PRE1534-S
  • 75
  • 0~450
  • 15~5000
  • 150(A_rms)/350(A_peak
  • 450(A_rms)/1050(A_peak
  • ±636
  • ±450
  • 42U
  • PRE1535-S
  • 90
  • 0~450
  • 15~5000
  • 180(A_rms)/420(A_peak
  • 540(A_rms)/1260(A_peak
  • ±636
  • ±540
  • 42U
  • PRE1536-S
  • 105
  • 0~450
  • 15~5000
  • 210(A_rms)/490(A_peak)
  • 630(A_rms)/1470(A_peak)
  • ±636
  • ±630
  • 42U
  • PRE1537-S
  • 120
  • 0~450
  • 15~5000
  • 240(A_rms)/560(A_peak)
  • 720(A_rms)/1680(A_peak)
  • ±636
  • ±720
  • 42U
