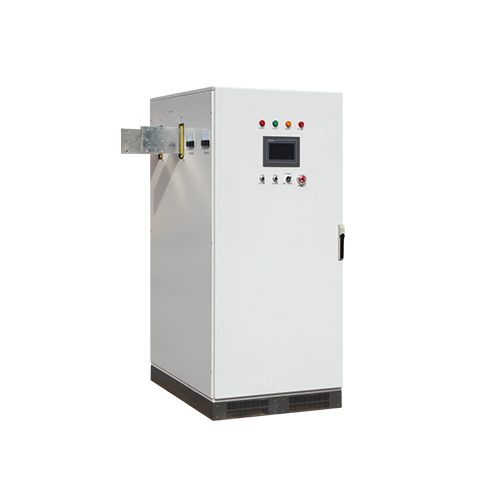

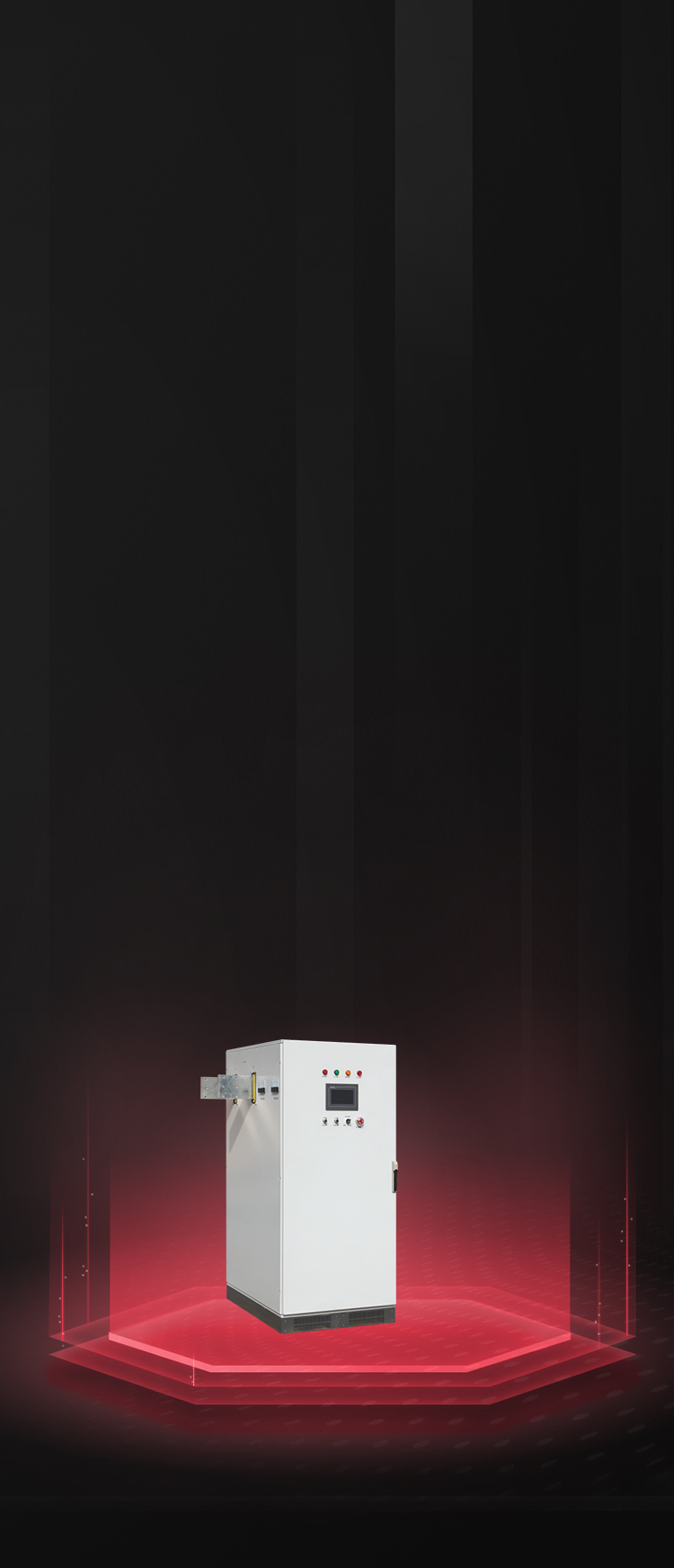

蓝宝石材料制备用直流电源
蓝宝石材料制备用直流电源
低压大功率直流电源是专门为电氧化、电加热、电解等行业设计的水冷高频开关电源。该电源基于军工技术结合工业现场特点,采用移相全桥、多模块并联、同步整流、数模混合控制、APF输入滤波等技术方法,及针对性的水路连接布局措施,使电源具有可靠性高、操控灵活、转换效率高、输入谐波电流小等特点。
Features
主要特点
高可靠性:电源采用国内外知名品牌器件,采用军工标准的降额设计、生产工艺、老化标准,多模块并联技术,及针对性水路设计,结合工业现场特点,有力保障电源的可靠性
01
高转换效率:电源采用移相全桥软开关技术减小开关损耗,采用肖特基二极管(20V以下电源采用同步整流技术)减小导通损耗,结合多模块并联技术效率可达到90%以上
02
灵活控制方式、高输出功率控制精度:电源采用高精度采样器件、双闭环PWM控制技术、数模混合控制方式,使得外部控制更加灵活,同时控制精度更高
03
高输入功率因数、低输入谐波:电源可内置电力有源滤波器模块,全功率范围内功率因数大于0.95,电流谐波典型值小于6%
04
Parameter
技术参数
  • 输 入
  • 相数三相四线+PE
  • 额定电压380V
  • 电压范围380×(1±15%)V
  • 频率50Hz
  • 功率因数≥0.95
  • 输入电流谐波选配APF模块典型值≤6%
  • 冲击电流软启动方式,无冲击电流
  • 操作显示本地触摸屏操作,显示
  • 操作显示RS485
  • 保护
  • 输入输入过欠压、输入缺相
  • 输出输出过载、输出过压
  • 内部模块过热、模块过流、模块过载、驱动故障、整流过热。
  • 保护方式电源停止输出,声光报警
  • 综 合 特 性
  • 冷却方式水冷(去离子水)
  • 通讯接口支持Profinet、Profibus、modbus通讯,客户需要根据实际使用选配
  • 模拟控制接口 (选配项)启动、停机、电源运行状态,无源节点控制
  • 模拟控制接口 (选配项)电压、电流、功率给定:0-10V;0-5V;4-20mA模拟信号
  • 模拟控制接口 (选配项)电压、电流、功率上报:0-10V;0-5V;4-20mA模拟信号
  • 工作方式24h
  • 噪声≤60dB(A)
  • 外形尺寸图4、图5 (可根据实际需求定制)
  • 效率≥90%
  • 环 境
  • 环境温度0~40℃
  • 相对湿度15%~85%(无凝露)
  • 海拔高度≤2000m
  • Model
    规格型号
  • 功率
  • 输出电压
  • 输出电流
  • 150kW
  • 15V
  • 10000A
  • 288kW
  • 36V
  • 8000A
  • 252kW
  • 42V
  • 6000A
  • 180kW
  • 60V
  • 3000A
