600V/690V有源电能质量综合滤波补偿器
600V/690V有源电能质量综合滤波补偿器

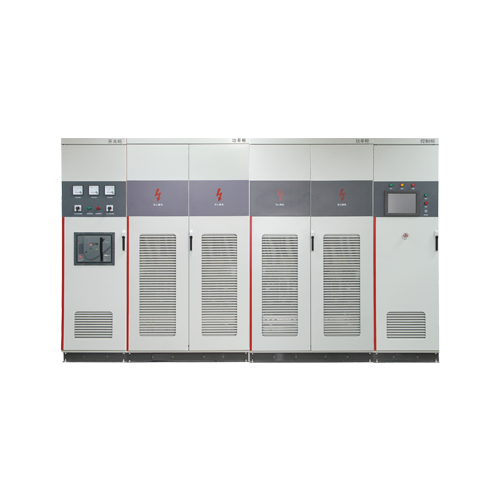

600V/690V有源电能质量综合滤波补偿器采用先进的电力电子技术, 通过智能化控制方式,自动补偿无功电流及谐波电流,从而解决供电系统功率因数低、谐波电流大、电压畸变率高等问题,提高系统稳定性。 设备主要由开关柜(可选)、控制柜、功率柜组成。
Features
主要特点
故障冗余功能:在线维修完成可自动投入运行;保护功能齐全
01
模块化设计:通过功率模块数量灵活扩展功率;可根据客户现场灵活配置柜体;单面维护,系统布局更方便
02
智能化设计:数字化自动控制,现场免调试;智能监控系统,丰富的人机交互体验
03
移相多重化设计:等效开关频率高,自身谐波低;补偿效果好;设备损耗低
04
Parameter
技术参数
  • 补偿方式 无功补偿;谐波治理(600V:3-25次;690V:3-13次;)
  • 过载保护自动限制到额定电流输出
  • 响应时间10ms
  • 效 率≥98%
  • 工作模式自动或手动
  • 通讯接口RS485、以太网
  • 操作显示触摸屏:运行参数设置;触摸按键操作;多参数显示
  • 显示精度±3%FS
  • 保护功能 输入过压、欠压、电网缺相、输入过欠频、风机故障、软起故障、断路器故障、防雷空开 脱扣、电感过热、通讯故障、总输出超限保护、过载自动限流保护。
  • 冷却方式强迫风冷
  • 工作温度-10℃ ~ 40℃
  • 相对湿度<95% 无凝露
  • 防护等级IP30
  • Model
    规格型号
  • 规格型号
  • 无功容量
  • 谐波容量
  • 交 流 输 入
  • 交 流 输 入
  • 交 流 输 入
  • 交 流 输 入
  • 结构尺寸(mm)
  • 不含开关柜(mm)
  • 规格型号
  • 无功容量
  • 谐波容量
  • 额定电压
  • 电压波动
  • 输入频率
  • 接线方式
  • 结构尺寸(mm)
  • 不含开关柜(mm)
  • DAS-1800- 600A/0.6
  • ±1800 kvar
  • 600A
  • 600V
  • ±20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 3000×2200×800
  • 2400×2200×800
  • DAS-1800- 520A/0.69
  • ±1800 kvar
  • 520A
  • 690V
  • +10%-20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 3000×2200×800
  • 2400×2200×800
  • DAS-2100- 700A/0.6
  • ±2100 kvar
  • 700A
  • 600V
  • ±20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 3000×2200×800
  • 2400×2200×800
  • DAS-2100- 600A/0.69
  • ±2100 kvar
  • 600A
  • 690V
  • +10%-20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 3000×2200×800
  • 2400×2200×800
  • DAS-2400- 800A/0.6
  • ±2400 kvar
  • 800A
  • 600V
  • ±20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 3600×2200×800
  • 3000×2200×800
  • DAS-2400- 690A/0.69
  • ±2400 kvar
  • 690A
  • 690V
  • +10%-20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 3600×2200×800
  • 3000×2200×800
  • DAS-3000- 1000A/0.6
  • ±3000 kvar
  • 1000A
  • 600V
  • ±20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 4200×2200×800
  • 3600×2200×800
  • DAS-3000- 870A/0.69
  • ±3000 kvar
  • 870A
  • 690V
  • +10%-20%
  • 50×(1±10%)Hz
  • 3P3L+PE
  • 4200×2200×800
  • 3600×2200×800
