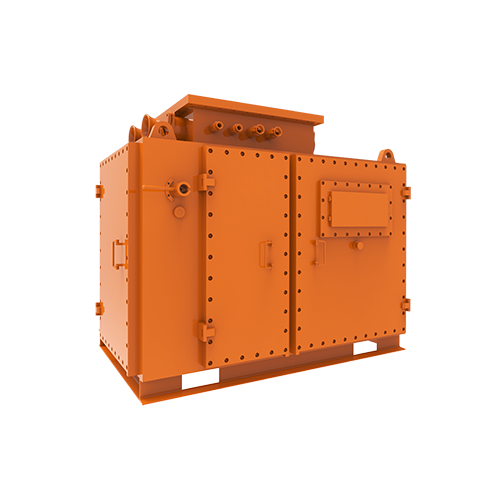

矿用隔爆兼本安型高压链式静止无功发生器
矿用隔爆兼本安型高压链式静止无功发生器
WBL/WJL矿用隔爆兼本安型高压链式静止无功发生器是用于井下660V、1140V、3.3kV、6kV、10kV供电系统进行动态有源无功补偿的专用设备,可安装于井下中央变电所,对井下综采机组变电站集中补偿,也可用于采煤、掘进、开拓、运输等系统供电变压器二次单独补偿。设备响应速度快,补偿平滑准确,不仅可以提高功率因数,减少线路无功电流,降低线路损耗和变压器损耗,节约电费,还可以提高线路末端电压,解决用户电气设备末端启动困难的问题,达到了节能降耗、安全运行的目的。
Features
主要特点
标准的模块化设计
01
采用PWM技术和多重化技术,谐波含量极低
02
响应速度更快
03
输入电压范宽
04
安全性更高,不存在与系统阻抗发生谐振的可能性
05
数字控制系统采用先进的双核数字信号处理器芯片(DSP+ARM)
06
Parameter
技术参数
  • 谐波补偿次数<13次
  • 谐波补偿率额定容量内不小于90%(负载畸变率≥20%)
  • 目标功率因数在容量范围内达到设定要求
  • 补偿方式无功补偿、谐波补偿
  • 补偿无功全响应时间5ms(10%~90%)
  • 全补偿全响应时间10ms(10%~90%)
  • 过载保护自动限制到额定电流输出
  • 有功功率损耗<2%额定功率模块
  • 噪声<65dB(A)
  • 工作温度-10℃~45℃
  • 储藏温度-20℃~65℃
  • 相对湿度<90%(在25℃时)
  • 工作模式自动或手动
  • 通讯接口远程RS485
  • 操作显示LCD监控面板;运行参数设置;触摸按键操作;多参数显示;触摸屏
  • 显示精度电流±5%FS
  • 扩展能力同型号直接并机,数量可达10台
  • 保护功能电网过、欠压;电网错、缺相;装置过流、过热;母线过、欠压;过载自动限流保护
  • 防护等级IP54
  • Model
    规格型号

  • 输入方式
  • 指标项目
  • 技术参数1
  • 技术参数2
  • 技术参数3
  • 技术参数4
  • 技术参数5
  • 交 流 输 入
  • 额定电压
  • 660×(1±15%)V
  • 1140×(1±15%)V
  • 3300×(1±15%)V
  • 6000×(1±15%)V
  • 10000×(1±15%)V
  • 交 流 输 入
  • 补偿容量kvar
  • 200
  • 500
  • 2000
  • 2600
  • 5000
  • 交 流 输 入
  • 额定频率
  • 50×(1±2%)Hz
  • 50×(1±2%)Hz
  • 50×(1±2%)Hz
  • 50×(1±2%)Hz
  • 50×(1±2%)Hz
  • 交 流 输 入
  • 接线方式
  • 3P3L+PE
  • 3P3L+PE
  • 3P3L+PE
  • 3P3L+PE
  • 3P3L+PE
