智慧型动态无功/滤波补偿装置(SSCT/SACT)——建筑产品系列

智慧型动态无功/滤波补偿装置(SSCT/SACT)——建筑产品系列

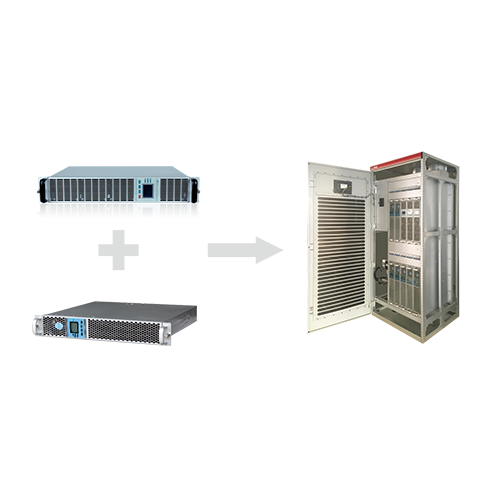

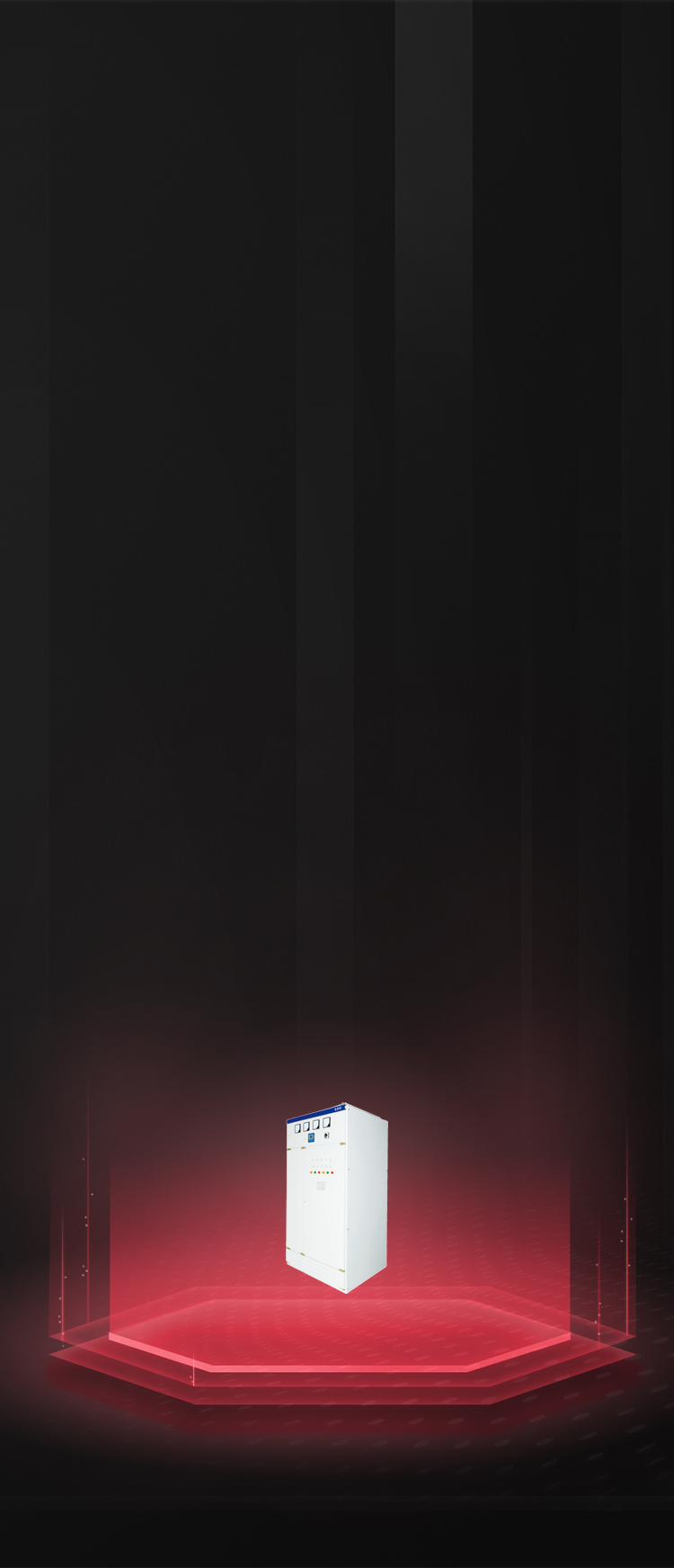

建筑型智慧型动态无功/滤波补偿装置是爱科赛博将MAC系列有源产品（APF或SVG）与无源产品完美组合，实现无死角连续补偿的一款产品，它与传统型设备功能完全一样，但是占地面积更小，噪音更小。其应用领域包括住宅配电等公共建筑领域。

Features

主要特点

薄——2U高度，省地方、可嵌入

支持插拔——支持插拔、方便更换

轻——重量轻，可单手更换

多——效益最多、功能最多

省——省钱省心

静——风机少、噪音小、损耗低

Parameter

技术参数

输入电压380V，-30%~＋20%

输入频率50Hz，±10%

接线方式3P4L+PE

额定容量整机：100~400kvar，可采用一个或多个有源模块，模块可互换

响应时间≤5ms

功率损耗有源模块＜3%，无源模块＜1%

控制模式无功补偿、恒无功、恒功率因数

补偿功能谐波、无功、三相不平衡，优先级可选择、设置

控制精度不低于2.5%

CT采样要求5A，采网侧电流

TSC模块电压450V，485通讯控制

保护过流、过热、过压等多项保护功能

防护等级模块IP20，整机IP30，整机更高防护等级可定制

环境温度-20℃～50℃(40℃以上降额)

环境湿度≤95%（45℃）无凝露

海拔高度<2000m，2000 米以上按照GB/T3859.2 降额使用

外形尺寸(宽×高×深：mm) 模块：440×88×425 整机：800×2000×800，整机尺寸可定制

安装方式整机：落地式安装

显示内容电压、负载电流、补偿电流、网侧电流、模块温度、电压畸变率、电流畸变率

通讯接口及通讯方式RS485/CAN
