动态电压治理设备(DVR)
动态电压治理设备(DVR)

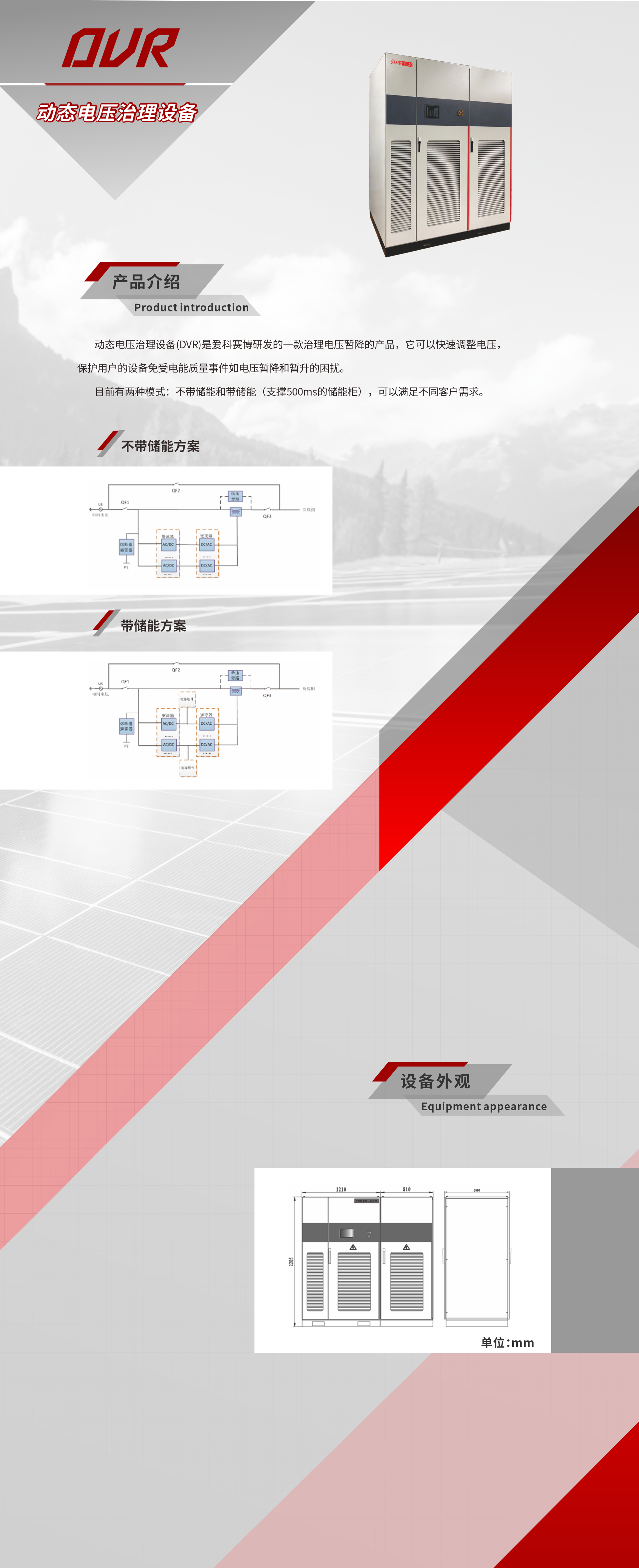

动态电压治理设备(DVR)是爱科赛博研发的一款治理电压暂降的产品,它可以快速调整电压,保护用户的设备免受电能质量事件如电压暂降和暂升的困扰。 目前有两种模式:不带储能和带储能(支撑500ms的储能柜),可以满足不同客户需求。
Parameter
技术参数
  • 额定输入电压400V
  • 暂降电压动作范围-10%~+10%(可设)
  • 输入电网频率50Hz,±5%
  • 接线方式3P3L+PE/3P4L+PE
  • 补偿能力(标准型)额定功率,三相电压剩量60%-120%,校正到100%,持续补偿 ;额定功率,三相电压剩余量50%,校正到90%,持续补偿; 额定功率,两相电压剩余量40%,校正到100%,持续补偿 ;额定功率,单相电压剩余量降至0%,校正到100%,持续补偿;
  • 补偿能力(储能型)额定功率,三相电压剩量60%-120%,校正到100%,持续补偿 ;额定功率,三相电压剩余量50%,校正到90%,持续补偿 ;额定功率,两相电压剩余量40%,校正到100%,持续补偿 ;额定功率,单相电压剩余量降至0%,校正到100%,持续补偿 ;额定功率,三相电压剩余量降至0%,校正到100%,500ms(时间可定制);
  • 输出电压范围 -15%~+15%(可设)
  • 电压调节精度-2%~+2%
  • 全响应时间<5ms
  • 整机效率>98%
  • 校正时过载能力1.1倍过载持续5s
  • 旁路过载能力1.5倍过载持续1min
  • 屏 幕7寸全彩触摸屏
  • 参数设置及数据显示运行状态、主路接线图、运行状态、故障状态、操作记录等
  • 事件记录及数据记录具备事件记录及数据记录功能
  • 通讯接口RS485、网口、干接点、GPRS远程
  • 通信协议Modbus协议、TCP/IP协议
  • 保护功能完善的模块保护功能
  • 进线方式下进下出,可定制
  • 负载功率100kVA~1000kVA
  • 负载功率因数 -0.9~+0.5
  • 海拔高度<2000m,1500m以上按照GB/T3859.2降额使用
  • 工作温度-10℃~+40℃
  • 相对湿度<90%、无凝露
  • 防护等级IP30,其它等级可订制
  • 污染等级2
  • 外形尺寸 (宽×高×深:mm) 1210×2205×1000(200kW不带储能) 810×2205×1000(200kW支撑500ms 储能柜)
