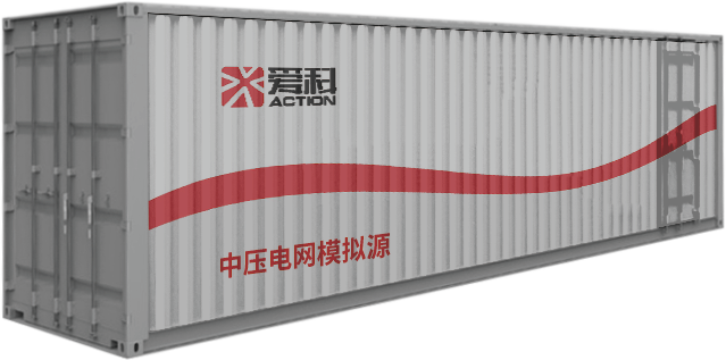

HGS 系列中压电网模拟器
HGS 系列中压电网模拟器
爱科赛博于2020年推出第一代中压电网模拟源,实现了中压电网模拟源的高动态、高精度、高适应性,满足新能源电站现场验收。 2022年爱科赛博推出第二代产品——HGS系列中压电网模拟源,具备更强的环境适应性、10kV满功率输出等特点,并根据电站功率推出了系列化产品。主要针对并入35kV/10kV电网的新能源电站进行电网适应性测试及故障穿越测试。测试内容包括电压适应性测试、频率适应性测试、三相电压不平衡适应性测试、闪变适应性测试、谐波/间谐波适应性测试、高/低电压故障穿越测试等。
Features
主要特点
动态响应快,正弦度好,可真实模拟电网
01
故障穿越(低电压、高电压穿越)相位角可设置,满足多国标准测试要求
02
满足NB32004-2018、GB∕T 36994-2018中要求的谐波适应性、闪变测试、电网适应性测试
03
同型号可并机,提升输出能力,便于容量升级
04
可接收负载反馈的有功能量,并回馈至电网
05
输出同步信号,准确获取变化时刻
06
测试系统所满足测试标准: GB/T 19964-2012 光伏发电站接入电力系统技术规定、GB/T 31365-2015 光伏发电站接入电网检测规程、NB/T 31054-2014 风电机组电网适应性测试规程、GB/T 19963-2011 风电场接入电力系统技术规定、GB/T 33593-2017 分布式电源并网技术要求、NB/T 33011-2014 分布式电源接入电网测试技术规范、NB/T 32015-2013 分布式电源接入配电网技术规定、Q/GDW 666-2011 分布式电源接入配电网测试技术规范、GB/T 34931-2017 光伏发电站无功补偿装置检测技术规程、GB/T 33589-2017 微电网接入电力系统技术规定、GB/T 34129-2017 微电网接入配电网测试规范、GB/T 36547-2018 电化学储能系统接入电网技术规定、GB/T 36548-2018 电化学储能系统接入电网测试规范、NB/T 32004-2018 光伏并网逆变器技术规范、GB/T 34120-2017 电化学储能系统储能变流器技术规范、GB/T 34133-2017 储能变流器检测技术规程、EN 50530-2010 与电网连接的光伏逆变器的总效率
07
Model
规格型号
  • 产品型号
  • 额定功率(kVA)
  • 电压UL-L(kV)
  • 标称电压UL-L(kV)
  • 最大电流(A)
  • 输出频率
  • HGS-20-3512
  • 2000
  • 45/13
  • 35/10
  • 33A@35kV/115A@10kV
  • 45-65Hz
  • HGS-30-3518
  • 3000
  • 45/13
  • 35/10
  • 38A@35kV/173A@10kV
  • 45-65Hz
  • HGS-40-3523
  • 4000
  • 45/13
  • 35/10
  • 66A@35kV/231A@10kV
  • 45-65Hz
  • HGS-60-3535
  • 6000
  • 45/13
  • 35/10
  • 100A@35kV/346A@10kV
  • 45-65Hz
  • HGS-75-3543
  • 7500
  • 45/13
  • 35/10
  • 124A@35kV/433A@10kV
  • 45-65Hz
