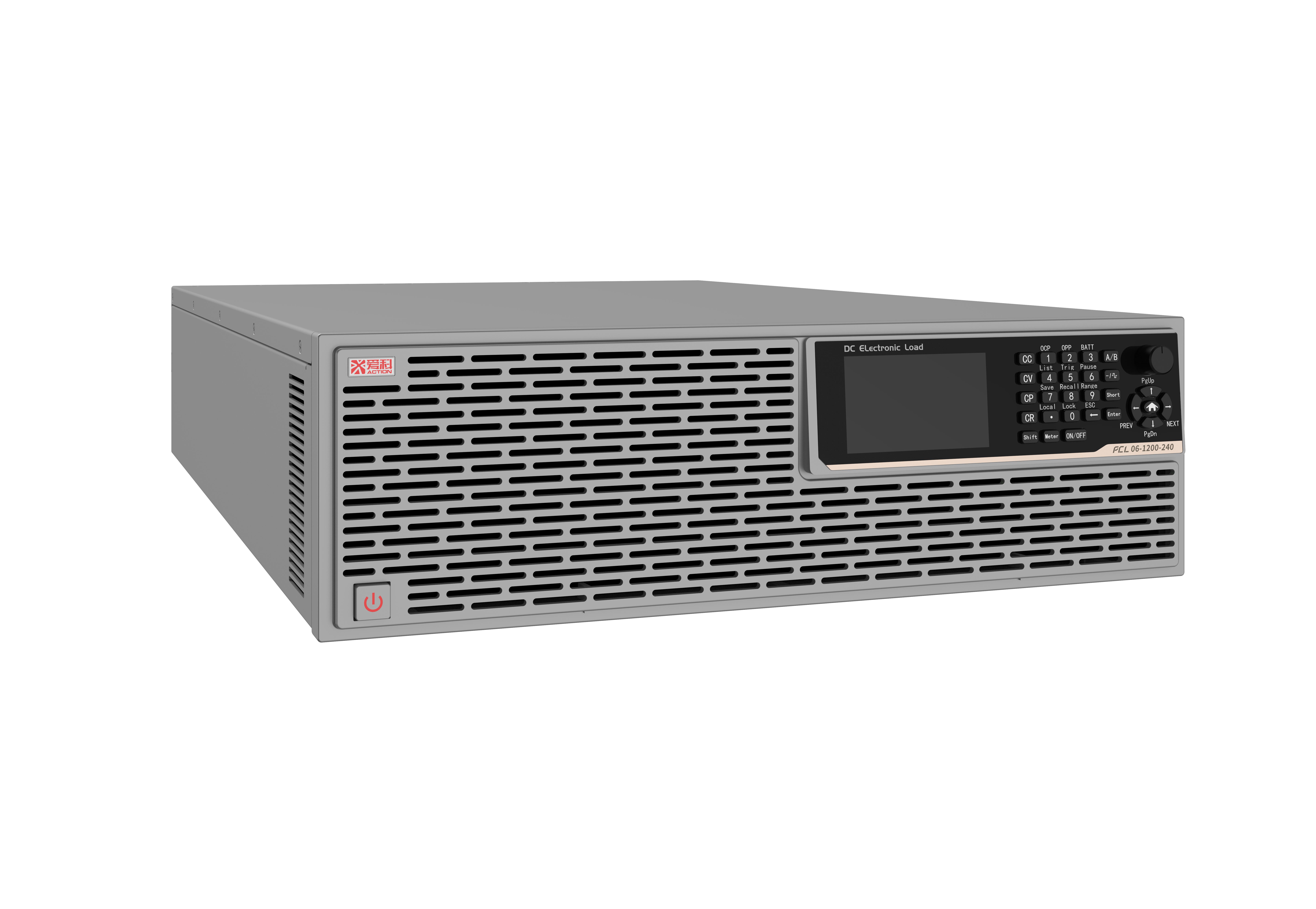

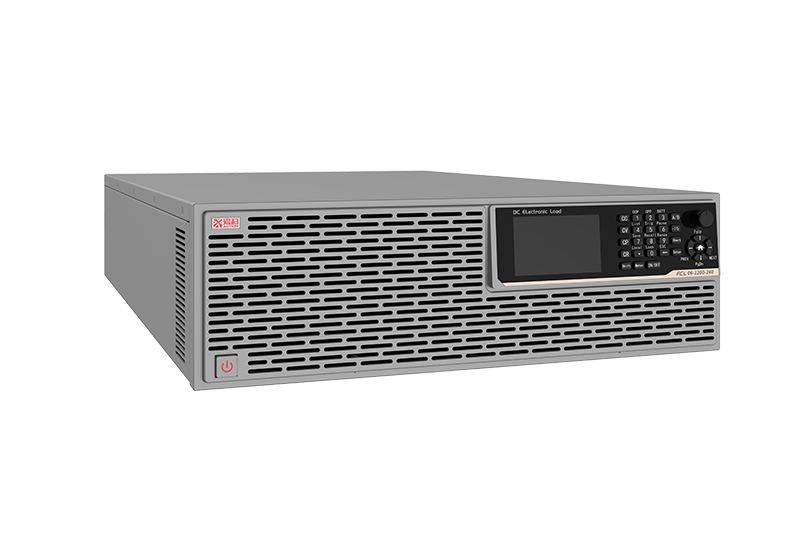

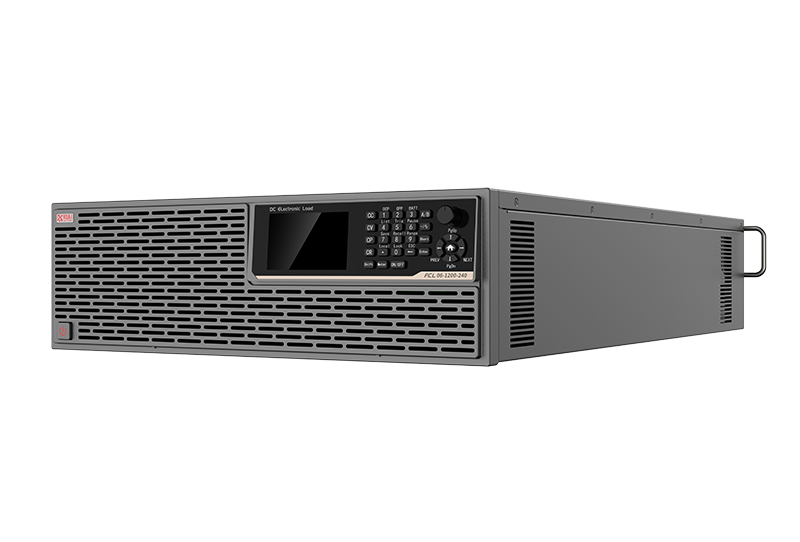

PCL系列直流电子负载
PCL系列直流电子负载是一款集高精度、高性能、高功率密度于一体的大功率直流电子负载,具备快速动态响应与稳定可靠的负载模拟能力,能满足电源及电池产品严苛的测试需求。其具有行业领先的功率密度,独立的高精度测量系统,良好的行业负载适应性。 PCL系列产品除了基本的恒电流,恒电压,恒电阻,恒功率模式外,还包含各种模式动态负载模拟,短路测试、序列编程功能等。内置函数发生器功能,并支持正弦波、矩形波、三角波等电流波形。
Features
主要特点
支持序列测试、放电测试、OCP/OPP 测试、模拟短路功能
01
支持模拟量输入控制电流以及电流输出监控,电流控制频率高达20kHz
02
多档位CV 环路速度可调,匹配不同电源
03
瞬间2倍过功率带载能力
04
支持LAN、RS232、CAN_FD通讯接口,选配GPIB通讯接口
05
支持MPPT 最大功率追踪功能(选配)
06
保护功能:支持过电压,过电流,过功率,过温度,风扇保护功能以及反接报警功能
07
30kHz高速动态模式及动态扫描模式
08
支持特殊波形(正弦波、锯齿波、三角波等)电流测试(选配)
09
超高功率密度:单模组3U/6kW
01
单机支持2-6kW,功率可扩容至600kW
02
工作电压:0-150V/0-600V/0-1200V
03
工作电流:单机高达2400A
04
支持模组间主/从并联控制
05
超高量测精度: 电压0.025%+0.025%F.S.
电流0.05%+0.05%F.S.
06
500kHz高速电压、电流采样率
07
支持CC、CV、CP、CR、CV-CC、CR-CC、CV-CR等多种工作模式
08
Parameter
技术参数
  • 超高功率密度单模组3U/6kW,电子负载采用紧凑型3U(13.3厘米高)模组设计,单模组功率高达6kW,显著节省设备空间,适用于高功率密度需求的测试场景(如电动汽车电池包、大功率电源测试),同时支持多模组堆叠扩展,灵活适配不同规模的测试系统。
  • 高动态电流响应,达到20μS,20kHz动态模式超高量测精度:电压0.025%+0.025%F.S.,电流0.05%+0.05%F.S.;
    电压与电流测量精度达行业领先水平,适用于精密电源校准、医疗设备供电测试等高精度场景,确保测试数据的权威性与可追溯性。
  • 工作电压:0-150V/0-600V/0-1200V支持宽范围多档电压输入(低至0V,高至1200V),兼容低压电池模组(如48V)、高压动力电池(如800V EV平台)及光伏直流系统测试,自动/手动切换档位,确保测试精度与安全性。
  • 支持CC/CV/CP/CR/CV-CC/CR-CC/CV-CR等多种工作模式覆盖恒流、恒压、恒功率、恒电阻及复合模式,满足复杂测试需求。例如:CV-CC模式可用于模拟电池充电曲线,CR-CC模式适配电阻性负载与电流限制场景(如LED驱动测试)。
  • 支持模组间主/从并联控制通过主/从模式智能协调多台模组并联工作,实现功率动态分配与负载均衡,支持冗余备份功能,确保高可靠性的大功率测试系统(如数据中心电源集群测试)。
  • 30kHz高速动态模式及动态扫描模式支持30kHz高速负载切换,模拟快速变化的负载工况(如新能源汽车电机控制器动态响应测试);动态扫描模式可自动遍历负载参数,加速验证设备在全工况下的稳定性。
  • 序列测试、放电测试、OCP/OPP测试、模拟短路功能序列测试:预编程多步骤测试流程,自动化执行复杂测试任务(如电源启动时序验证)。
    放电测试:精确控制电池/电容放电过程,记录容量与效率数据。
    OCP/OPP测试:验证过流、过功率保护功能,确保被测设备安全性。
    模拟短路:瞬时短路测试,检验设备故障保护机制(如保险丝熔断时间)。
  • 瞬间2倍过功率带载能力短时承受2倍额定功率(如12kW模组支持24kW/百毫秒脉冲),用于测试电源瞬时过载能力(如服务器电源启动浪涌)或验证保护电路响应速度。
  • 保护功能包括OPP(过功率),OVP(过压报警),OCP(过电流保护),OTP(过温度保护),FAN FAULT(风扇故障),LOAD/SENSE REV(反向报警),Sensor FAULT(温度传感器故障)等功能;
  • 数字并联系统PCL系列产品配备了高速数字并联系统,能将多达100台产品组合成一个完整的系统,形成高达600 kW的总功率。并联之后的系统仍然能达到单机的性能标准。
  • 应用领域电池储能——户外储能、电池测试,测试验证中心、实验室。
    新能源汽车——直流充电桩、V2X、车载充电机OBC/BOBC的负载特性模拟。
    电力电子——不间断电源UPS、家电电器、电气元件的特性模拟及负载特性模拟。
    生产质量控制——集成于FCT/EOL ATE系统中,快速完成生产测试;高速,高精度的电压、电流量测,高效的控制出货产品质量。
    维修故障诊断——利用电子负载全面的模式功能快速复现,定位故障点;维修后全范围功能验证。
    产线ATE——产线产品标定、出厂检测的功能特性
  • Model
    规格型号
  • 150V系列
  • 150V系列
  • 600V系列
  • 600V系列
  • 1200V系列
  • 1200V系列
  • 外型
  • 产品型号
  • 技术规格
  • 产品型号
  • 技术规格
  • 产品型号
  • 技术规格
  • 外型
  • PCL02-150-200
  • 2kW/150V/200A
  • PCL02-600-160
  • 2kW/600V/160A
  • PCL02-1200-80
  • 2kW/1200V/80A
  • 3U
  • PCL04-150-400
  • 4kW/150V/400A
  • PCL04-600-320
  • 4kW/600V/320A
  • PCL04-1200-160
  • 4kW/1200V/160A
  • 3U
  • PCL06-150-600
  • 6kW/150V/600A
  • PCL06-600-480
  • 6kW/600V/480A
  • PCL06-1200-240
  • 6kW/1200V/240A
  • 3U
  • PCL12-150-1200
  • 12kW/150V/1200A
  • PCL12-600-960
  • 12kW/600V/960A
  • PCL12-1200-480
  • 12kW/1200V/480A
  • 6U
  • PCL18-150-1800
  • 18kW/150V/1800A
  • PCL18-600-1440
  • 18kW/600V/1440A
  • PCL18-1200-720
  • 18kW/1200V/720A
  • 12U
  • PCL24-150-2400
  • 24kW/150V/2400A
  • PCL24-600-1920
  • 24kW/600V/1920A
  • PCL24-1200-960
  • 24kW/1200V/960A
  • 12U
  • PCL30-150-2400
  • 30kW/150V/2400A
  • PCL30-600-2400
  • 30kW/600V/2400A
  • PCL30-1200-1200
  • 30kW/1200V/1200A
  • 30U
  • PCL36-150-2400
  • 36kW/150V/2400A
  • PCL36-600-2400
  • 36kW/600V/2400A
  • PCL36-1200-1440
  • 36kW/1200V/1440A
  • 30U
  • PCL42-150-2400
  • 42kW/150V/2400A
  • PCL42-600-2400
  • 42kW/600V/2400A
  • PCL42-1200-1680
  • 42kW/1200V/1680A
  • 30U
  • PCL48-150-2400
  • 48kW/150V/2400A
  • PCL48-600-2400
  • 48kW/600V/2400A
  • PCL48-1200-1920
  • 48kW/1200V/1820A
  • 30U
  • PCL54-150-2400
  • 54kW/150V/2400A
  • PCL54-600-2400
  • 54kW/600V/2400A
  • PCL54-1200-2160
  • 54kW/1200V/2160A
  • 30U
  • PCL60-150-2400
  • 60kW/150V/2400A
  • PCL60-600-2400
  • 60kW/600V/2400A
  • PCL60-1200-2400
  • 60kW/1200V/2400A
  • 30U
