AKMCE系列（100%穿透国产化）

AKMCE系列（100%穿透国产化）

产品概述主要特点规格型号

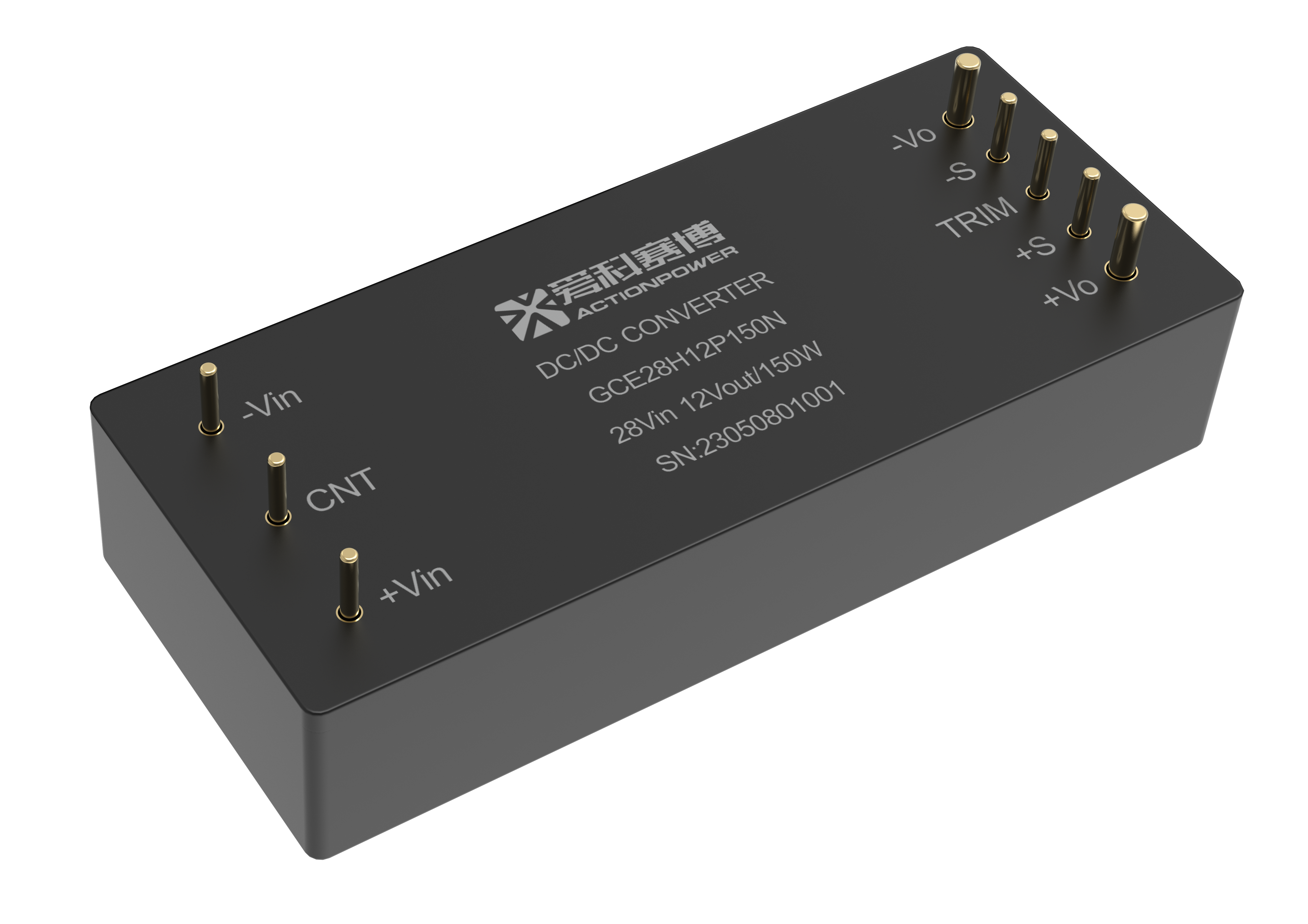

全国产砖型DC/DC电源

AKMCE系列（100%穿透国产化）

1/8砖：61×25.4×12.7mm
功率密度：高达150W
转换效率：89%（typ.）
源电压效应：±1%
负载效应：±1%
隔离电压：1500Vdc
固定开关频率：200KHz（typ.）

Features

主要特点

输入侧、输出侧使能控制

01

自恢复过温保护

02

输入、输出过欠压保护

03

打嗝模式过载短路保护

04

PCB嵌入式平面变压器

05

Model

规格型号

额定输入电压

输入电压范围

额定输出电压

输出电流

输出功率

纹波峰峰值

效率

产品型号

18Vdc

（9~40）Vdc

3.3V

0~30.3A

100W

50mV

89%

AKMCE18N3V3H30N

18Vdc

（9~40）Vdc

5V

0~20A

100W

50mV

89%

AKMCE18N5H20N

18Vdc

（9~40）Vdc

6.5V

0~14.3A

100W

100mV

89%

AKMCE18N6V5HH14A3N

18Vdc

（9~40）Vdc

9V

0~11.1A

100W

100mV

89%

AKMCE18N9H11N

18Vdc

（9~40）Vdc

12V

0~8.3A

100W

120mV

89%

AKMCE18N12H8N

18Vdc

（9~40）Vdc

15V

0~6.7A

100W

150mV

89%

AKMCE18N15H6A7N

18Vdc

（9~40）Vdc

18V

0~5.6A

100W

180mV

89%

AKMCE18N18H5A6N

18Vdc

（9~40）Vdc

24V

0~4.2A

100W

240mV

89%

AKMCE18N24H4A2N

18Vdc

（9~40）Vdc

28V

0~3.6A

100W

280mV

89%

AKMCE18N28H3A6N

18Vdc

（9~40）Vdc

36V

0~3A

100W

360mV

89%

AKMCE18N36H3N

18Vdc

（9~40）Vdc

48V

0~2.1A

100W

480mV

89%

AKMCE18N48H2N

28Vdc

（16~40）Vdc

3.3V

0~30.3A

100W

50mV

89%

AKMCE28N3V38H30N

28Vdc

（16~40）Vdc

5V

0~30A

150W

50mV

89%

AKMCE28N5H30N

28Vdc

（16~40）Vdc

6.5V

0~23.1A

150W

100mV

89%

AKMCE28N6V5H23N

28Vdc

（16~40）Vdc

9V

0~16.7A

150W

100mV

89%

AKMCE28N9H16A7N

28Vdc

（16~40）Vdc

12V

0~13A

150W

120mV

89%

AKMCE28N12H13N

28Vdc

（16~40）Vdc

15V

0~10A

150W

150mV

89%

AKMCE28N15H10N

28Vdc

（16~40）Vdc

18V

0~8.3A

150W

180mV

89%

AKMCE28N18H8A3N

28Vdc

（16~40）Vdc

24V

0~6.3A

150W

240mV

89%

AKMCE28N24H6A3N

28Vdc

（16~40）Vdc

28V

0~5.4A

150W

280mV

89%

AKMCE28N28H5A4N

28Vdc

（16~40）Vdc

36V

0~4.2A

150W

360mV

89%

AKMCE28N36H4N

28Vdc

（16~40）Vdc

48V

0~3.1A

150W

480mV

89%

AKMCE28N48H3N

270Vdc

（200~400）Vdc

5V

0~20A

100W

50mV

89%

AKMCE270N5H20N

270Vdc

（200~400）Vdc

9V

0~11.1A

100W

100mV

89%

AKMCE270N9H11N

270Vdc

（200~400）Vdc

12V

0~9A

100W

120mV

89%

AKMCE270N12H9N

270Vdc

（200~400）Vdc

24V

0~6.3A

150W

240mV

89%

AKMCE270N24H6A3N

270Vdc

（200~400）Vdc

28V

0~5.4A

150W

280mV

89%

AKMCE270N28H5A4N
